[지식#1-4.] 과도 전압 억제 다이 오드용 TVS (Transient Voltage Suppressor) 다이오드 특징(Datasheet 편)
TVS는 과도 전압 억제용으로 사용된다.
그 용도는 시스템 장비의 인입단의 서지 보호나 높은 과도 전압에 대해 소자를 보호이다.
이번에는 지난번에 이어 Datasheet를 이용한 TVS(Transient Voltage Suppressor)을 알아보자.
이 글은 하기 링크에서 이어지는 내용이다.
[지식#1-3.] 과도 전압 억제 다이 오드용 TVS (Transient Voltage Suppressor) 다이오드 특징(Datasheet 편)
TVS는 과도 전압 억제용으로 사용된다. 그 용도는 시스템 장비의 인입단의 서지 보호나 높은 과도 전압에 대해 소자를 보호이다. 이번에는 지난번에 이어 Datasheet를 이용한 TVS(Transient Voltage Suppress
mandegi.tistory.com

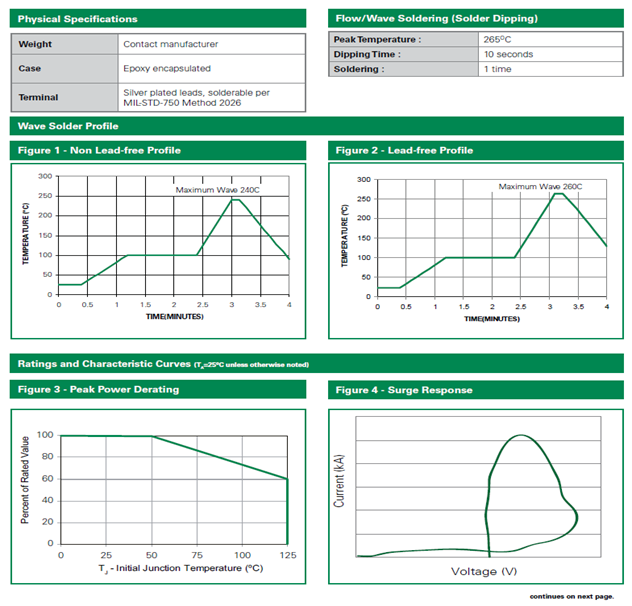

다음은 TVS의 Datasheet에서 나오는 특성에 관련 그래프이다.
그래프로 나타내는 항목으로 다음과 같다.
Physical Specifications
Flow/Wave Soldering (Solder Dipping)
Wave Solder Profile
Ratings and Characteristic Curve
Physical Specifications은 TVS소자의 물성 정보 등을 나타내는 것으로 Case는 Epoxy로 절연이 되어 있는 것을 확인할 수 있다.
Flow/Wave Soldering (Solder Dipping)와 Wave Solder Profile은 해당 TVS를 Soldering 즉, 납땜에 관련된 정보로 Non lead fress profile(무연)과 Lead free profile(유연) 형태로 나누어서 Soldering 정보를 제공하고 있다.
상기의 두 항목은 TVS를 실제적으로 부착이나 연결하기 위해 제공되는 정보라면 Ratings and Characteristic curve는 TVS의 동작 특성에 관련되어 제공되는 정보이다.
TVS는 온도에 따라 그 정격이 제한되는 소자이다. Peak Power Derating을 보면 Junction 온도에 따라 TVS의 정격 제한이 되는데 이를 Derating이라 표현하고 이것은 50도부터 시작이 된다.
비율을 보면 25도 정도의 온도 상승에 20%의 Derating이 발생한다. 그리고 125도에서는 TVS 정격이 완전히 제한되어 소자의 소손이나 오동작이 발생할 수 있다. 이러한 온도는 TVS의 사용환경이나 TVS의 동작 횟수 등에 영향을 받는다.
Surge Reponse는 TVS가 Surge 또는 과전압에 따라 발생하는 동작 형태이다. 이 그래프를 볼 때에는 전압을 기준으로 해석하는 것이 좋다.
TVS는 일정 전압까지는 전류가 거의 흐르지 않는 형태로 있다가 Clamping 동작하기 위한 전압 구간으로 들어가면 전류가 상승한다. 그리고 전류는 Camping이 될 때까지 계속 상승하고 전압이 Clamping이 되면 전류는 다시 흐르지 않게 된다.
이러한 특성은 TVS의 기본적인 특성이며, 앞선 포스팅에서 나타낸 전압의 영역에 따라 동작 범위만 바뀌는 형태이다.
실제적으로 전압과 전류를 분리해서 그래프로 표현하면 하기의 그림과 같다.
Surge Response는 전압이 상승했다가 Clamping 전압으로 고정되는 형태가 되고 전류는 전압이 Clamping 되기 전까지 상승했다가 줄어드는 형태가 된다.
이상으로 TVS에 대한 특성을 Data sheet를 보며 알아보았다.
Surge나 과전압 억제용으로 TVS가 용량에 비해 크기가 작고, Clamping 동작이 기존 소자들 보다 빠른 특성을 가져 현재 자동차, 선박 등 다양한 Application에서 사용되고 있다.
향후 추가되는 내용에 따라 업데이트를 진행할 예정이다.
