[지식#1-3.] 과도 전압 억제 다이 오드용 TVS (Transient Voltage Suppressor) 다이오드 특징(Datasheet 편)

TVS는 과도 전압 억제용으로 사용된다.

그 용도는 시스템 장비의 인입단의 서지 보호나 높은 과도 전압에 대해 소자를 보호이다.

이번에는 지난번에 이어 Datasheet를 이용한 TVS(Transient Voltage Suppressor)을 알아보자.



이 글은 하기 링크에서 이어지는 내용이다.



mandegi.tistory.com/7

[지식#1-2.] 과도 억제 다이 오드용 TVS (Transient Voltage Suppressor) 다이오드 특징(Datasheet 편)

관련 Datasheet를 살펴보면 하기와 같은 TVS의 Electrical Characteristics Table를 확인할 수 있다.

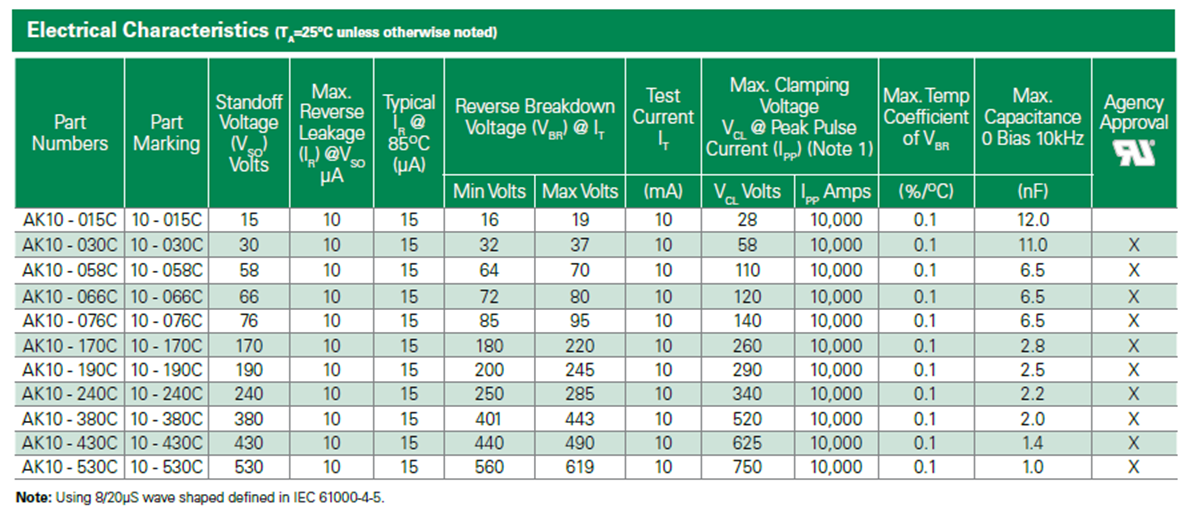

[그림 1. Electrical Characteristics Table]

Electrical Characteristics Table에 대한 주요 사항을 확인하여 보자.



Part Numbers와 Part Marking은 제조사의 물품 주문과 물품에 대한 확보를 위해 필요한 부분이다.



Standoff Voltage(Vso) Volts는 TVS 소자의 내압으로  Operation Voltage라 할 수 있다. 여기서 하나의 정보는 소자의 직렬연결을 통해 Operation Voltage를 높일 수 있다.

 예를 들면,  AK10-240C는 240V의 Standoff Voltage(Vso) Volts 사양을 가지고 있는 소자이다. 이를 2개 직렬 하면 480V, 3개 직렬 하면 720V로 적용하여 사용할 수 있다.



Reverse Breakdown Voltage는 TVS의 기능이 적용되는 지점으로 전압의 Clamping 되는 동작을 시작되는 영역을 말한다.

참고로 'Clamping'이라는 용어는 물건을 쪼아서 고정시키는 형태나 물건을 뜻하는 것으로, 여기서는 과도되는 전압을 제품 사양에 명시된 전압으로 고정시켜 준다는 의미이다.



되돌아가서 Min Voltage와 Max Voltage는 이러한 Clamping이 시작되는 영역이고, Max, Clampong Voltage는 최대 Clamping이 유지되는 전압을 말한다.



다른 사항 중 Agency Approval은 제품의 인증 적용 여부를 표시하는 항목인데, UL인증 적용 시에는 X로 표현한다고 한다.



 다음 장에는 Datasheet에 나온 Graph 데이터를 보며 특성을 확인해보자.

mandegi.tistory.com/12?category=1163402
